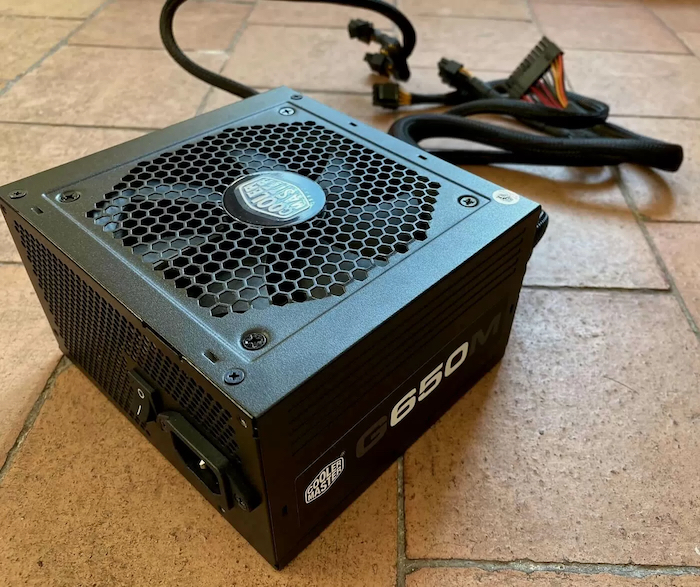

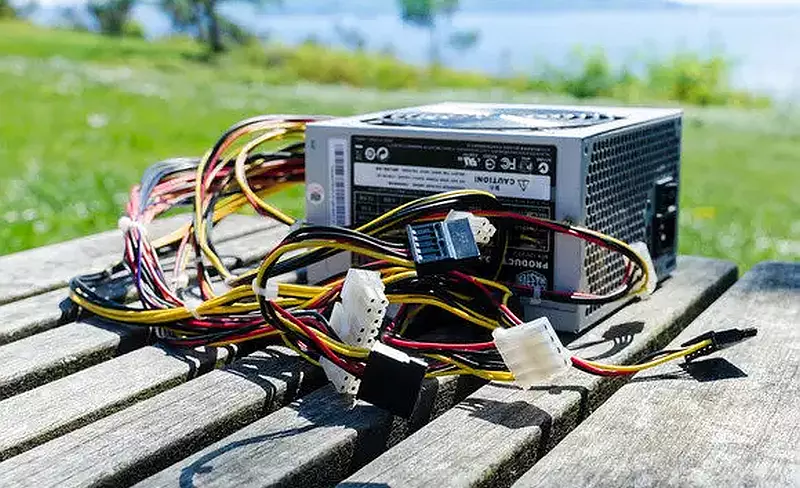

Napajanje za PC je jedan od dijelova opreme koji može najviše zbuniti korisnike. Najveću zbrku izazivaju kabeli različitih oblika, a često se postavlja i pitanje njihove funkcije.
Na primjer, situacija pri izradi računala za igre može biti izazovna za početnike jer postoji nekoliko komponenti na koje treba obratiti pozornost. Iz tog razloga vrlo je važno znati gdje pripada određeni dio računala, a jedan od ključeva je i napajanje, koje pri povezivanju zna biti zahtjevnije. Zato u nastavku donosimo opis kabela koje možemo pronaći pri kupnji napajanja za PC.
Kabel matične ploče (20/24 pin)
Ovo je kabel koji se lako može primijetiti zbog svog neobičnog oblika. Bez obzira na to možete li kupiti modularno ili obično napajanje, kabel matične ploče obično dolazi s izduženim sučeljem koje ima 24 pina.
To je ujedno i najvažniji kabel kada je riječ o radu napajanja, jer je konektor koji daje snagu za rad vaše matične ploče. To nije jedini konektor koji vašem računalu treba, ali je glavni kada se radi o napajanju matične ploče, a time i ostalih komponenti računala. To uključuje RAM, uređaje za pohranu i sve ostalo vezano uz matičnu ploču.
Ovaj se kabel obično spaja na rub matične ploče. Na starijim ili jeftinijim matičnim pločama samo sučelje kabela izgleda malo drugačije jer ima 20 pinova umjesto 24. Zbog toga neka napajanja dolaze s 20+4 konektorom gdje su 4 pina fizički odvojena. Razlika između ovih kabela i novijih je u tome što stara računala nisu imala velike zahtjeve za napajanjem, pa je broj od 20 pinova bio dovoljan za potrebno napajanje.
Kada kupujete nova napajanja za PC, vidjet ćete da nisu uvijek kompatibilna sa starijim računalima i ATX standardom, stoga je svakako potrebno obratiti pozornost na model vašeg računala.

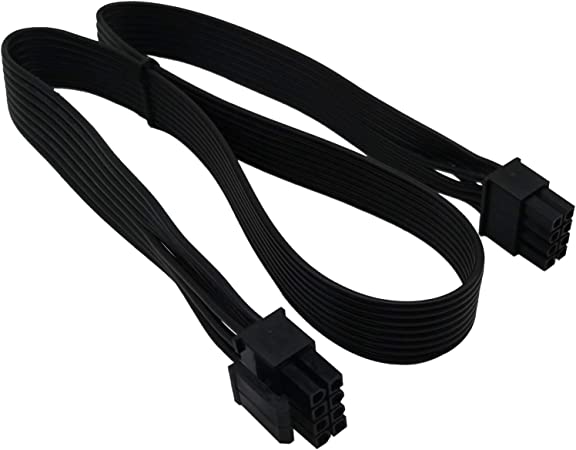

Kabel procesora (4/8 pin)
Sljedeći na redu je procesorski kabel. Procesor je jedan od dijelova računala koji treba dodatno napajanje, uz ono koje daje matična ploča, pa se ovaj kabel može promatrati kao takva pomoć.
Izgled kabela procesora ovisi o računalu. U jeftinijim modelima naći ćete 4-pinski konektor na matičnoj ploči. Računala srednje i više klase imat će 8-pinski konektor koji osigurava dovoljno snage za svaki čip. Može se reći da ćete u većini situacija kod procesorskog kabela pronaći 8-pinski konektor koji se raspada na dva dijela (4+4). To omogućuje spajanje kabela u obje varijante jer se kod 4-pinskog konektora ostala četiri mogu odbaciti.
Unatoč opisanom izgledu kabela, on nije standardiziran. Na tržištu se mogu naći njegove 12-pinske ili 8+4 verzije. Ovakav raspored je posljedica činjenice da neki procesori zahtijevaju više energije, a korištenje ove vrste kabela posebno je pogodno za korisnike koji imaju naviku “overclockanja”.
PCI Express kabel – kabel grafičke kartice (6-8 pinski)
U tehničkom smislu, potrebe koje pruža PCI Express kabel već zadovoljava kabel matične ploče. Međutim, neki hardverski dijelovi (prvenstveno grafičke kartice) trebaju dodatnu snagu osim one koju osigurava matična ploča. Ovdje na scenu stupa PCI Express kabel, koji se ponekad naziva i kabel za grafičku karticu.
Dolazi u varijantama sa 6 ili 8 pinova i spaja se na vrh grafičke kartice. Ovisno o modelu grafičke kartice i njezinoj kvaliteti, imat ćete mogućnost spajanja jednog, dva ili čak tri priključka. Ako potrebna razina snage grafičke kartice nije zadovoljena, vi kao korisnik možete doživjeti pad njezinih performansi i česte padove sustava. Srećom, većina PC napajanja na tržištu (osobito ona visokog napona) dolazi s velikim brojem PCI Express kabela.
Ostali kabeli za napajanje računala
Tri vrste kabela koje smo naveli predstavljaju osnovu za povezivanje i čine najvažnije dijelove napajanja za PC. Međutim, postoje neki dodatni kabeli koji vam mogu, ali i ne moraju. Njihova uloga je dodatno napajanje sekundarnih komponenti računala, pa ih predstavljamo u nastavku.

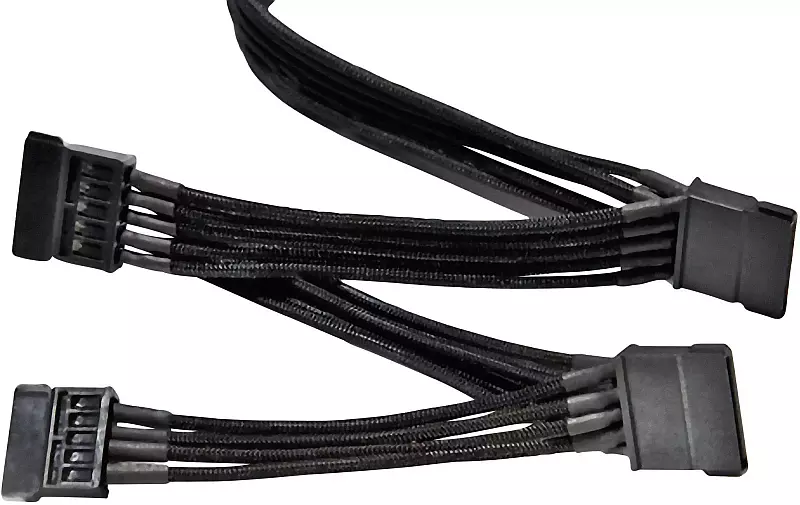

SATA kabel
SATA kabeli su i danas često prisutni, a njihova najčešća uloga je dodatno napajanje tvrdog diska. Ne treba ga brkati s drugim SATA kabelom koji je odgovoran za uspostavljanje veze između tvrdog diska i računala.
U posljednje vrijeme SATA kabeli dobivaju dodatnu primjenu, pa se koriste kao RGB hubovi ili za dodatno napajanje drugih periferija računala.

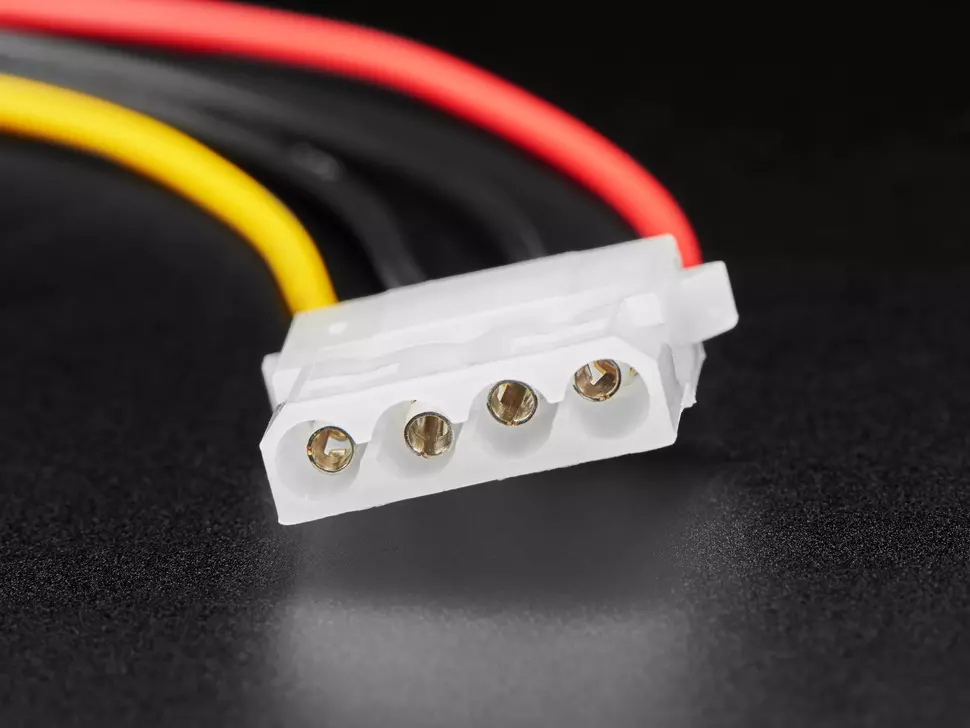

Molex kabel
Molex kao kabel danas je rjeđi, ali postoji mogućnost da ga neka starija i jeftinija računala još uvijek koriste. Molex, poput SATA kabela, pruža izvor dodatne energije za određene komponente računala. Ovaj kabel se koristi u razne svrhe, prvenstveno za dodatno napajanje tvrdog diska ili za pokretanje ventilatora.
Molex je uglavnom nestao s tržišta jer se radi o kabelu koji se lako kvari i nije pouzdan pa se prešlo na SATA kabel.
Informacije o kabelima koji dolaze uz napajanje računala vrlo su korisne jer ćete točno znati koji su to priključci i koja im je funkcija. Na taj način steći ćete praktična znanja koja će vam pomoći da sami sastavite novo računalo.
Napisao: Ervin Mičetić
